Um Sonderzeichen in BaSYS Plan darstellen zu lassen, muss das Modell entsprechend bearbeitet werden. Sonderzeichen, die nicht durch die Tastatur einzugeben sind, kann man über den ANSI – ASCII Code definieren. Welche Syntax dabei Verwendung findet und wie Sie vorgehen um diese im Modell zu definieren, wird nachfolgend am Beispiel des Promille-Zeichens erläutert.

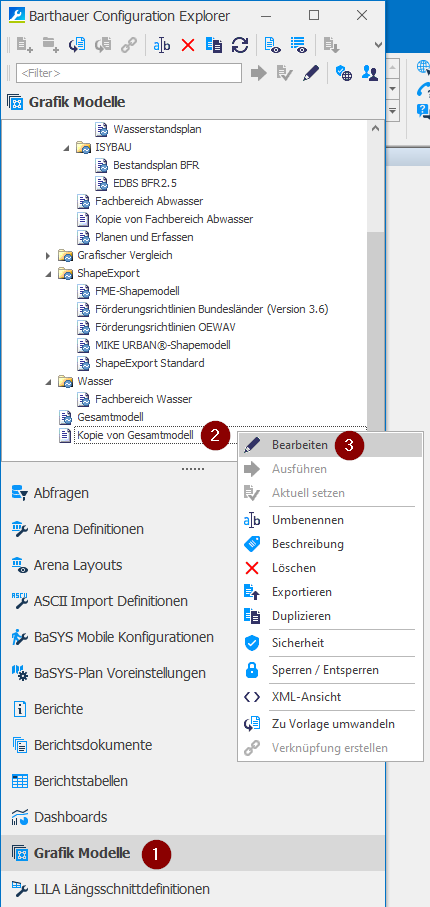

1. Duplizieren Sie das Gesamtmodell im Barthauer Configuration Explorer.

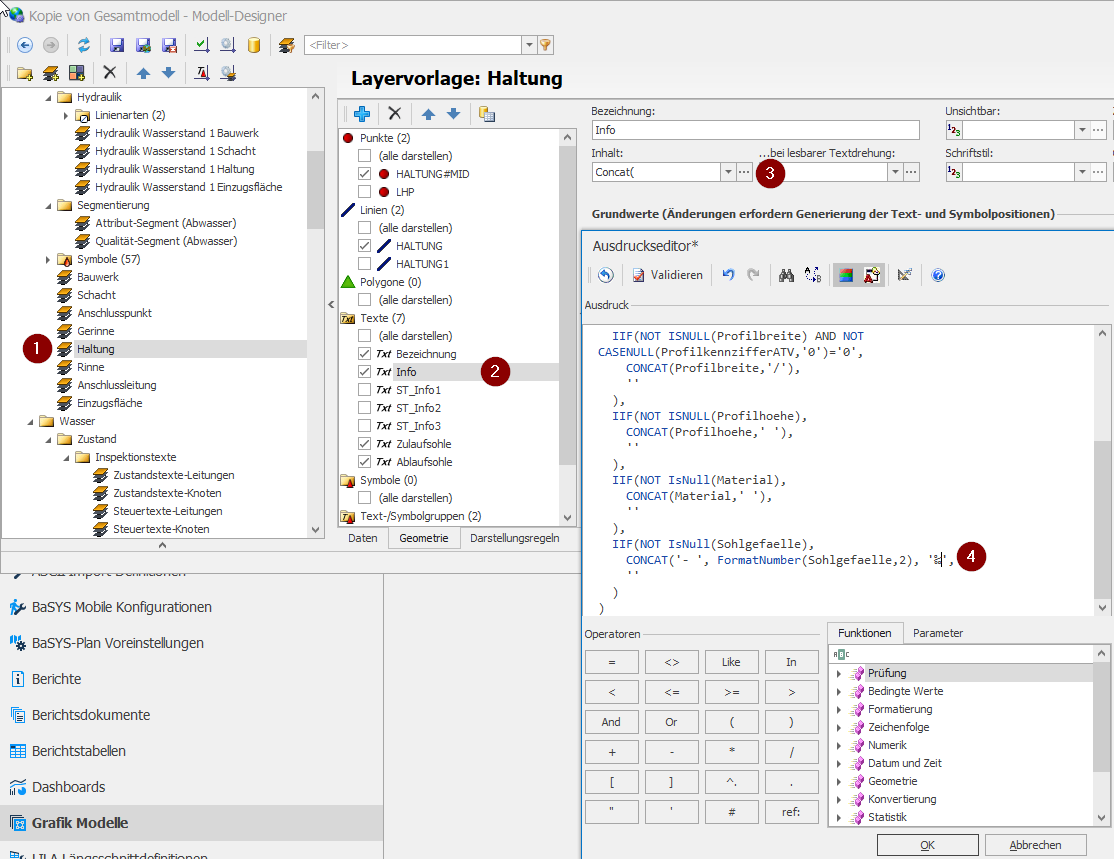

2. Öffnen Sie das Modell zum Bearbeiten und wechseln Sie zu dem Objekt Haltung (1).
3. Wählen Sie das Attribut Info (2) unter Texte und öffnen Sie in der Einstellung Inhalt (3) den Ausdruckseditor durch den Button am Ende der Zeile.
4. Ersetzen Sie im letzten Abschnitt (4) die Zeichenfolge “ o/oo“ durch die das Zeichen „‰“ durch das Drücken der ALT-Taste und dem anschließendem Drücken der Zahlen 0137. Eine Tabelle mit weiteren ASCII-Zeichen finden Sie im Internet.

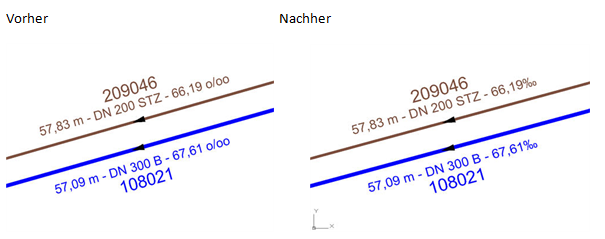

5. Nach einem erneuten Planaufbau wird nun das richtige Promillezeichen angegeben.
