Texte/Symbole an AbwKnoten- bzw. AbwLeitung-Objekten mit den folgenden Bezeichnungen (im Modell zu finden unter „externe Bezeichnung“) werden vom ISYBAU-Export in bestimmten Konstellationen spezialbehandelt:
1. Fall:
Bedingungen:
– Präsentationsdatentyp = 4 (Bautechnische Zustandsbewertung)
– Angabe eines Zustandsdatenkollektivs
Text/Symbolbezeichnungen: „Rohrleitung.Objektklasse“, „Schacht.Objektklasse“
Auswirkung: Statt einer Stammdatenreferenz wird für diese Texte/Symbole eine Zustandsdatenreferenz mit dem gewählten Zustandsdatenkollektiv exportiert.
2. Fall:
Bedingungen:
– Präsentationsdatentyp = 5 (Hydraulische Zustandsklassifizierung (Bestand))
– Angabe eines Hydraulikdatenkollektivs und eines Berechnungslaufs daraus
Text/Symbolbezeichnungen: „Schacht.HydZustandsklasse“
Auswirkung: Statt einer Stammdatenreferenz wird für diese Texte/Symbole eine Berechnungsergebnisreferenz mit dem gewählten Hydraulikdatenkollektiv und der Kennung des gewählten Berechnungslaufs exportiert.
3. Fall:
Bedingungen:
– Präsentationsdatentyp = 6 (Hydraulische Auslastung (Bestand))
– Angabe eines Hydraulikdatenkollektivs und eines Berechnungslaufs daraus
Text/Symbolbezeichnungen: „Haltung.Auslastungsgrad“, „Schacht.Ueberstaumenge“, „Schacht.Ueberflutungsmenge“
Auswirkung: Statt einer Stammdatenreferenz wird für diese Texte/Symbole eine Berechnungsergebnisreferenz mit dem gewählten Hydraulikdatenkollektiv und der Kennung des gewählten Berechnungslaufs exportiert.
Außerdem ist neu (dies gilt für alle Modi – also auch dem Standardmodus):
Texte/Symbole an AbwKnoten-Objekten, die als Bezugsgeometrie den DMP angegeben haben, werden nicht mit einer Stammdatenreferenz, sondern mit einer Deckelreferenz exportiert. Das passiert aber nur, wenn der DMP ein Deckel-Objekt (AbwDeckel) referenziert (-> die neue, bekannte Funktion im Deckel-Formular) oder (Sonderfall bei Schächten) ein Schacht zwar einen DMP, aber keine Deckel-Objekte hat und mindestens eines der ISYBAU-relevanten Deckel-Felder (DeckelForm, DeckelTyp, DeckelLaenge, DeckelBreite, Verkehrsklasse, DeckelMaterial, HasSchmutzfaenger) gefüllt hat.

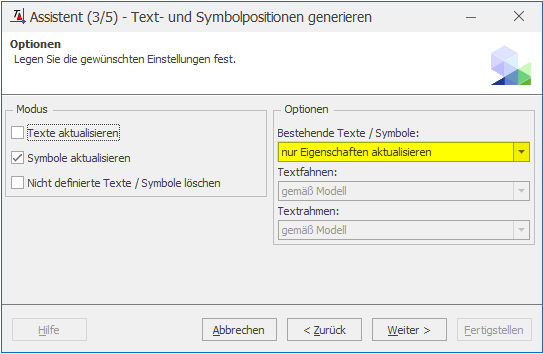

Damit wird bei alten Texten/Symbolen die Bezeichnung auf den Wert, der unter „externe Bezeichnung“ steht, aktualisiert. Die Freistellung bleibt erhalten. Einzige Ausnahme sind Blocktexte, die in den neuen LAK-Modellen jetzt in Einzeltexte aufgesplittet wurden, weil das ISYBAU-Format das so vorsieht.
Außerdem: Beim Planaufbau werden beide Bezeichnungen berücksichtigt, externe Bezeichnung hat aber Priorität. D.h. der Planaufbau erkennt auch „alte“ Texte/Symbole ohne vorherige „Neu-Generierung“. Die „Neu-Generierung“ wäre nur vor einem ISYBAU-Export nötig, und dann auch nur, wenn man die neuen Sonderfunktionen für Zustands- bzw. Hydraulikdaten nutzen will.
