Lt. Definition des ISYBAU Austauschformates Abwasser XML-2017 sind Geometrien von Textfahnen bzw. Textbezugslinien nicht berücksichtigt. Lediglich die Information, ob für ein Textobjekt eine Textbezugslinie dargestellt werden soll, wird in der ISYBAU 2017 XML Datei über ein Boolean Feld übergeben (1 bzw. true = Ja / 0 bzw. false = Nein).
Um innerhalb von BaSYS Bezugslinien für die Textobjekte, für die Textbezugslinien vorgesehen sind zu bekommen, gehen Sie wie folgt vor:

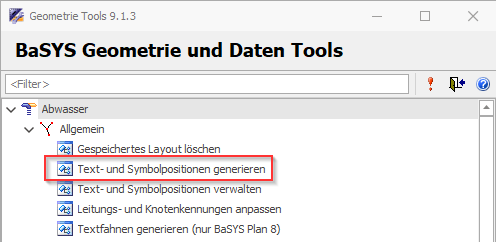

1. Nach dem Import einer ISYBAU 2017 XML Datei mit einem Präsentationsdatenkollektiv öffnen Sie die Funktion Text- und Symbolpositionen generieren in den Geometrie Tools.
2. Wählen Sie nun im geöffneten Configuration Explorer das Grafik Modell aus, mit dem die Textbezugslinien zusammen dargestellt werden sollen. Bestätigen Sie Ihre Wahl mit der Option Dokument übernehmen.
3. Nachdem Sie in dem Geometrie-Tool-Wizard die Objekte für die Sie Textbezugslinien bekommen möchten, markiert haben, wählen Sie auf der Optionsseite aus der Auswahlliste der Option Bestehende Texte / Symbole den Eintrag nur bestehende Textfahnen / Textrahmen aktualisieren. Führen Sie nun das Geometrie Tool aus.
4. Nach Durchführung des o.a. Geometrietools sollten nun alle Textbezugslinien der vorgesehenen Textobjekte dargestellt werden. Hierzu reicht lediglich eine Kartenaktualisierung.
